熱鍍鋅鋼格板鍍鋅層厚度幾個(gè)檢測(cè)方法

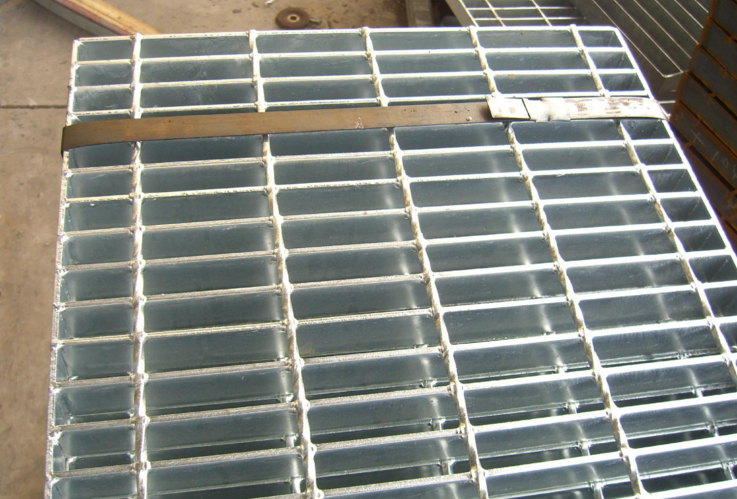

熱鍍鋅鋼格板是指表面經(jīng)過(guò)熱鍍鋅處理的鋼格板制品，熱鍍鋅是一種表面防腐蝕處理的方式。其防腐蝕能力非常好，是公認(rèn)的鋼格板基本處理方式，也是行業(yè)默認(rèn)處理方式。熱鍍鋅的鋅層厚度是熱鍍鋅鋼格板防腐蝕能力的重要因素，那么熱鍍鋅鋼格板有哪些方法來(lái)檢測(cè)鋅層厚度吶？

熱鍍鋅鋼格板的鋅層厚度可以采用以下方法測(cè)量：

1) 稱(chēng)量法

按GB/T4956要求進(jìn)行。按本方法測(cè)得的鋼格板鍍鋅層厚度的覆蓋量應(yīng)按鋅層的密度（7.2克/立方厘米）換算成鍍鋅層的厚度。本方法是破壞性試驗(yàn)方法。在鋼格板數(shù)量少于10件的情況下，如果稱(chēng)量法可能牽涉到鋼格板損壞和由此發(fā)生的補(bǔ)救費(fèi)用令需方不可按受，則需方不應(yīng)勉強(qiáng)接受稱(chēng)量法。

2）磁性法

是非破壞性測(cè)試方法，按GB/T4956要求進(jìn)行，測(cè)量時(shí)，其鋼格板基本測(cè)量面應(yīng)置于能夠?yàn)榉Q(chēng)量法所選中作為基本測(cè)量面的典型區(qū)域內(nèi)。在每個(gè)不應(yīng)小于0.001平米的基本測(cè)量面內(nèi)采用磁性法測(cè)厚時(shí)，應(yīng)至少取6個(gè)測(cè)量點(diǎn)測(cè)量鋼格板鋅層厚度，其平均值即為該基本測(cè)量面的鍍鋅層局部鋅層厚，只要該平均值不低于表2或表3中局部厚度所要求的值，允許鋼格板個(gè)別測(cè)點(diǎn)上的測(cè)量值低于表2或表3中的值，磁性法最適用于在工廠內(nèi)進(jìn)行現(xiàn)場(chǎng)質(zhì)量控制，由于用該方法測(cè)量的每個(gè)區(qū)域都特別小，個(gè)別測(cè)量值可能低于鋼格板鍍層的局部厚度或平均厚度值。如果用磁性法在一個(gè)鋼格板基本測(cè)量面內(nèi)進(jìn)行了足夠次數(shù)的測(cè)量，測(cè)得的局部厚度值趨近于用稱(chēng)量法測(cè)得的值。

3）橫截面顯微鏡法：

是破壞性測(cè)試方法，而且僅僅代表鋼格板某一點(diǎn)，所以不太適用大件或貴重的常規(guī)檢查，但可觀察某點(diǎn)的近相，按GB/T6462要求進(jìn)行。

4）陽(yáng)極溶解庫(kù)侖法：

是破壞性試驗(yàn)方法，按照GB/T4955要求進(jìn)行。

在上述測(cè)試方法中，破壞性測(cè)試方法會(huì)對(duì)熱鍍鋅鋼格板造成損壞，一般情況下應(yīng)采用非破壞性測(cè)試方法，但是若產(chǎn)生爭(zhēng)議，則應(yīng)采用稱(chēng)量法仲裁，若鋼格板很小，必須要5件鋼格板主要表面積之和才能達(dá)到0.001平米，在每件鋼格板都有適合于磁性法的基本測(cè)量面的條件下，可采用磁性法，否則應(yīng)采用稱(chēng)量法。

慕源網(wǎng)業(yè)，以誠(chéng)相待！鋼格板系列產(chǎn)品7*24小時(shí)咨詢電話：13166578878！慕源人歡迎您隨時(shí)來(lái)廠參觀考察！

下一篇：鋼格板開(kāi)焊現(xiàn)象如何處理?

上一篇：熱鍍鋅鋼格板用于石油管廊通道施工方式

相關(guān)產(chǎn)品
